模块化打桩泥浆处理设备


发布时间:2019-02-11

  该模块化设备是对建筑打桩泥浆生产过程中固体颗粒(粗、细砂)实现回收,及尾水净化、固废(泥)干堆处理,进行的系统模块化设计,在外观上结构上有着很大的创新。


  研发背景

  在建筑施工过程中,需要进行桩基工程的施工,泥浆水起着重要的保护井壁作用,但是多余泥浆水的处理一直是困扰工程施工的难题。现在很多采用的方式是把现场泥浆水运到郊外垃圾场,让其自然干化,这种处理方式原始落后,产生了很多问题,一是费用高、效率低,很难满足施工进度要求,同时也造成现场环境恶劣,甚至严重影响市容环境。

  组成结构

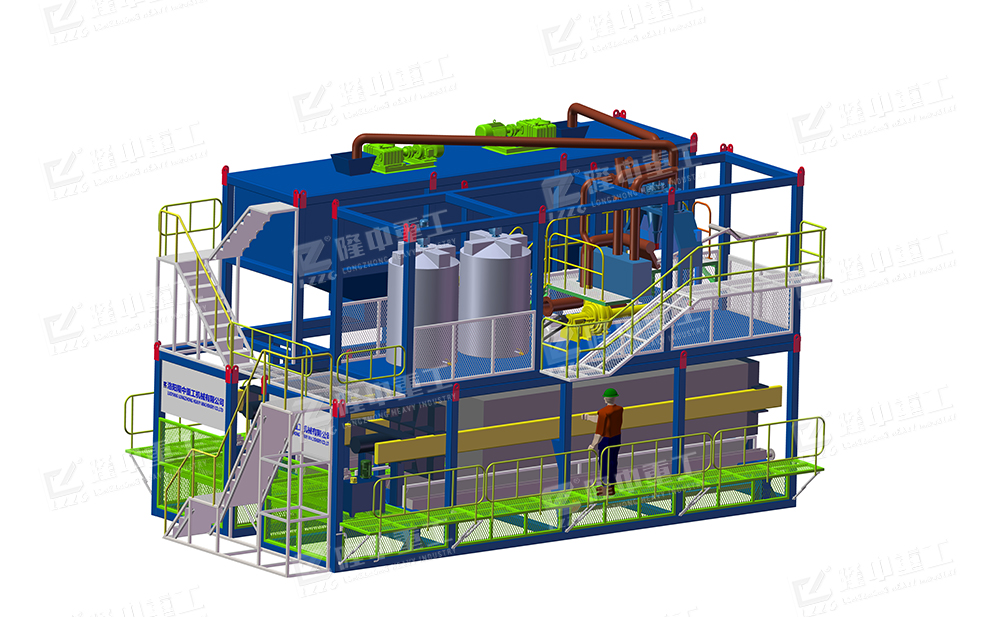

模块化打桩泥浆处理设备结构

上图:模块化打桩泥浆处理设备结构示意

  该模块化打桩泥浆处理设备整体分为三大模块:泥浆处理模块、搅拌沉淀模块以及压滤模块。原料浆由渣浆泵通过管道送入泥浆净化机,泥浆处理模块于搅拌沉淀模块之间用管道连接并自流,药剂由计量泵通过管道送入搅拌沉淀池,搅拌沉淀模块与压滤模块压滤机专用泵和管道连接,2个压滤机压滤出的清水由管道外接至清水池,压滤出的泥饼掉落在压滤机下的皮带机中送出。

  工艺流程

 上图:模块化打桩泥浆处理设备工艺流程

上图:模块化打桩泥浆处理设备工艺流程

  通过渣浆泵把泥浆送入泥浆机下层筛面,经过振筛作用下层筛面出粗砂(含少部分水),(细砂、泥和水)混合物进入筛下水箱,通过泵将通过2层筛面的物料送入分离器进行泥砂分离。

  分离器底流口的浆料(细砂、泥和水)进入上层筛面脱水,回收细砂(含少部分水),然后剩余浆料(泥和水)进入筛下水箱。分离器返水(泥和水)进入搅拌沉淀池,底流口排出(泥和水)由泵打入高压隔膜压滤机产生泥饼(含水率小于30%),高压隔膜压滤机压出泥饼,清水进入清水池回用。

模块化打桩泥浆处理设备

上图:模块化打桩泥浆处理设备

  工艺优势

  1、合理的集成化模块设计,有效提高了场地利用率,不J节省占地面积,也在很大程度上减少了施工的难度

  2、工艺合理,各部分设备之间的合理搭配,使其具有相比传统设备更高的处理效率高。

  3、模块化的设计有效缩短了处理环节中的物料传递过程,具有处理速度快、处理周期短的特点。

模块化打桩泥浆处理设备

上图:模块化打桩泥浆处理设备

  产品参数



参数
