直线振动筛


发布时间:2015-05-19

  产品介绍:

  直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。

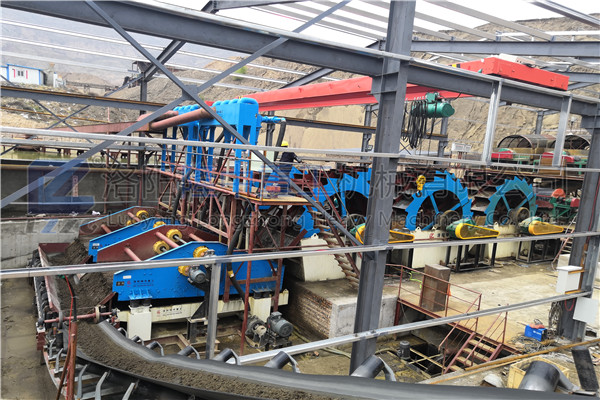

脱水筛 (1)_副本.jpg

  工作原理:

  直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分J的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。其筛分目数高达400目,可筛分出7种不同粒度的物料。

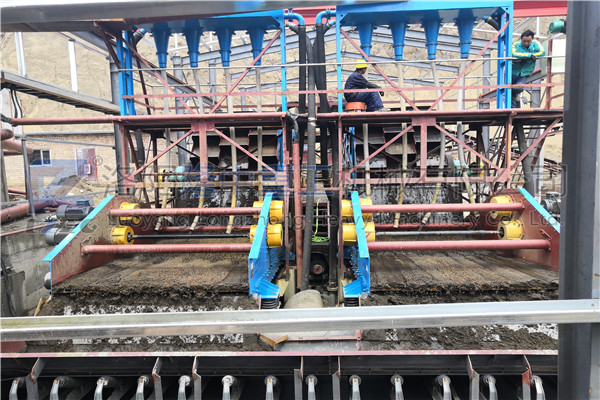

脱水筛 (2)_副本.jpg

  结构组成:

  主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

  1、筛箱:由数种厚度不同的钢板焊制而成,具有一D的强度和刚度,是筛机的主要组成部分。

  2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

  3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

  4、振动电机:使用与维修方法详见振动电机使用说明书。

  5、电机台座:安装振动电机,使用前连接螺钉要拧紧,特别是新筛机试用前三天、应反复紧固,以免松动造成事故。

  6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧要垂直于地面。

  7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱要垂直与地面,两支柱下面的槽钢应相互平行。

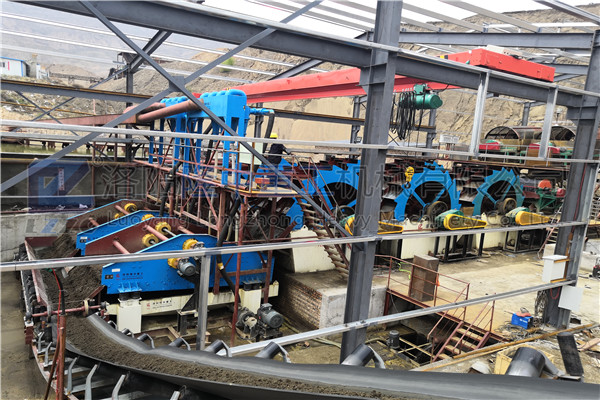

脱水筛 (3)_副本.jpg

  日常保养:

  1、启动前:

  ⑴、检查粗网及细网有无破损

  ⑵、检查运输支撑是否拆除

  2、启动时:

  ⑴、注意有无异常杂音

  ⑵、电流是否稳定

  ⑶、振动有无异状

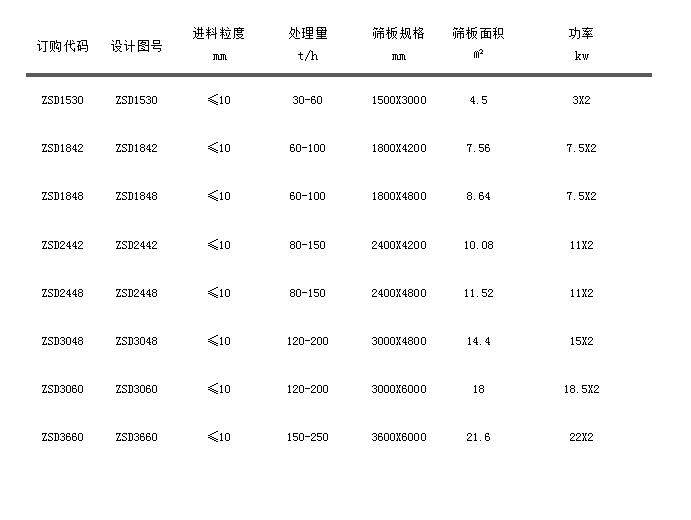

  设备参数:
